型號：杭州愛華AWA6290L 品名：多通道信號分析儀
產品概述：
AWA6290系列多通道信號分析儀 是利用計算機多媒體技術開發的信號分析儀器。
分析儀前端提供多種供電方式，以支持各種傳感器工作。
根據需要可選擇不同的通道數，多臺設備可組合使用，實現更多通道測量。
通道間嚴格同步，高精度采樣，可用在噪聲、振動等模擬信號的采集、頻譜分析及相關應用中。

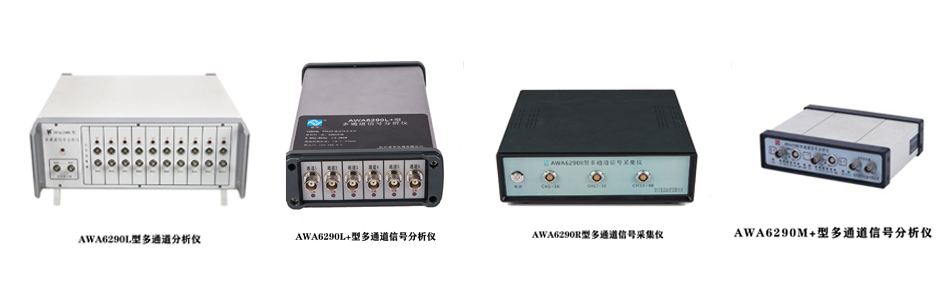

AWA6290系列產品展示：
杭州愛華AWA6290L型多通道信號分析儀主要技術指標：
| 型號名稱 | AWA6290M+型 | AWA6290L型 | AWA6290L+型 | AWA6290R型 |
| 典型應用環境 | 噪聲、振動、應變測量等 聲強、聲功率、建筑聲學、阻抗管、揚聲器、傳遞損失、故障診斷、模態等 |
模擬陣列、聲功率、應變等 | ||
| 信號采集單元（輸入） | ||||
| 單臺輸入通道數 | 2 | 2~20 | 2~6 | 16、32、48 |
| 多臺擴展 | 不支持 | 路由器 | 路由器（相位同步） | |
| 通道間相位 | - | <0.1° @1kHz | ||
| 輸入插座 | LEMO及BNC（ICP） | BNC或LEMO | 多芯Lemo | |
| AD位數 | 準24位(取高16位) | 24位 | 24位 | |
| 數據傳輸位數 | 16 | 32位（量程歸一化） | 24位 | |
| 量程 | -20、-10、0、+10、+20、+30 | -20、0、+20 | 0 | |
| 量程控制誤差 | <0.1 dB | <0.05 dB | - | |
| 支持傳感器類型 | 傳聲器、壓電加速度傳感器、力傳感器、壓力傳感器 | |||
| 頻率范圍(主機) | 10 Hz～20 kHz <0.2 dB | 0.5 Hz～80 kHz <0.1 dB | 10 Hz～20 kHz<0.2 dB | |
| 采樣頻率 | 48 kHz | 8192 Hz～192 kHz可設 | ||
| 動態范圍 | 單量程>80 dB | 單量程>110 dB 全量程>150 dB | >100dB | |
| 測量范圍 | 電壓：10 μV～10 Vrms 噪聲：30 dB(A)～140 dB(A) 加速度：0.002 m/s2～2000 m/s2 速度：0.02 mm/s ～20000 mm/s 位移：2 μm～200 mm |
電壓：5 μV～20 Vrms 噪聲：20 dB(A)～140 dB(A) 加速度：0.001 m/s2～4000 m/s2 速度：0.01 mm/s ～40000 mm/s 位移：1 μm～400 mm |
電壓：100 μV～3 Vrms 噪聲：45dB(A)～130 dB(A) 加速度：0.02 m/s2～600 m/s2 速度：0.2 mm/s～6000 mm/s 位移：10 μm～60 mm |
|
| 噪聲范圍以50 mV/Pa靈敏度傳聲器等效，振動以5 mV/m/s2靈敏度傳感器等效。配不同靈敏度傳感器，噪聲、振動測量范圍相應變化 | ||||
| 極化電壓 | 0V | 0V或200V | 0V | |
| 傳感器供電 | 30 V 或 ICP:4 mA, 28 V | 9V 或 ICP:2mA, 24 V | ||
| 轉速接口 | - | 有 | - | |
| 耳機監聽 | φ3.5mm插座 | 定制 | φ3.5mm插座 | - |
| TEDS | - | 支持 | - | |
| 信號發生單元（輸出） | ||||
| 輸出 | 2路，輸出正弦波、白噪聲、粉紅噪聲、掃頻正弦波、猝發音、MLS等 | - | ||
| 輸出電壓 | 2 Vrms | 9 Vrms | 2 Vrms | - |
| 頻率范圍 | 10 Hz～20 kHz <1dB | DC～75 kHz <0.2 dB | - | |
| 諧波失真 | <0.1% @1 V | <0.1% | - | |
| 結構 | ||||
| 輸出接口 | USB | RJ45 | ||
| 電源供電 | 外接5 V或USB接口 | 12 V、3 A | 12.6 V/3 A | 12 V、3 A |
| 內置電池 | - | 可定制 | 12.6 V/6 Ah | 可定制 |
| 無線擴展 | - | 支持 | ||
| 外形尺寸 | 260×180×85 | 390×265×120 | 118x44x200 | 280x260x90 |
| 質量 | 800g | 約4.5kg | 約1kg | 約2.1kg |
※具體指標以產品使用說明書為準！
